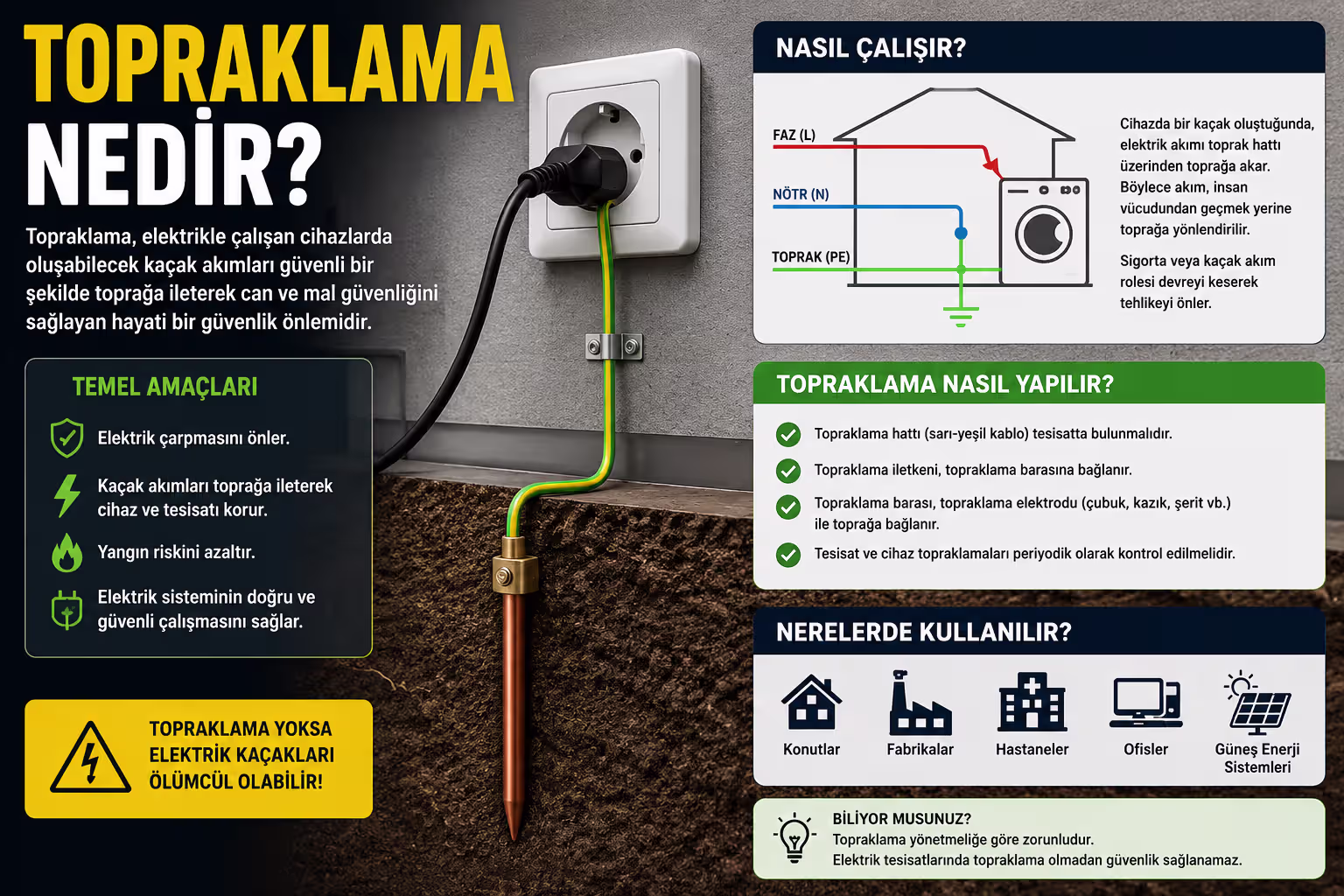

Topraklama Nedir?
Topraklama, elektrik tesisatında oluşabilecek kaçak akımın insan vücudu veya cihaz gövdesi üzerinden değil, düşük dirençli güvenli bir hat üzerinden toprağa aktarılmasını sağlayan koruma sistemidir. Basit anlatımla topraklama, elektriğin tehlikeli bir durumda kendine güvenli bir kaçış yolu bulmasını sağlar.
Birçok kullanıcı topraklamayı sadece prizdeki üçüncü delik ya da sarı-yeşil kablo olarak düşünür. Oysa usta gözüyle bakıldığında topraklama; kablo, pano, sigorta, kaçak akım rölesi, tesisat bağlantıları ve toprak hattı bütünlüğüyle birlikte çalışan bir güvenlik zinciridir.
Elektrik tesisatı ürünleri ve bağlantı ekipmanları için elektrik ve aydınlatma kategorisini inceleyebilirsiniz. Kablo düzeni ve tesisat bağlantılarında kullanılan ürünler için ayrıca kablo ve kablo kanalları kategorisi de önemlidir.
Usta Sözü: Topraklama görünmez ama elektrik tesisatındaki en önemli güvenlik hatlarından biridir.
Topraklama Ne İşe Yarar?
Topraklamanın temel görevi elektrik kaçağı oluştuğunda tehlikeli akımı güvenli şekilde toprağa iletmektir. Özellikle metal gövdeli elektrikli cihazlarda iç bağlantılarda arıza oluşursa cihaz gövdesine elektrik geçebilir. Topraklama yoksa bu gövdeye dokunan kişi elektrik çarpması riskiyle karşılaşabilir.
Topraklama sistemi şu konularda kritik rol oynar:
- Elektrik çarpması riskini azaltır
- Kaçak akımın güvenli şekilde yönlenmesine yardımcı olur
- Elektrikli cihazların korunmasını destekler
- Sigorta ve kaçak akım rölesinin daha sağlıklı çalışmasına yardımcı olur
- Yangın riskinin azalmasına katkı sağlar
En büyük hata şudur: “Cihaz çalışıyor, demek ki tesisat sağlam” diye düşünmek. Bir cihaz çalışabilir ama topraklama hattı eksik veya hatalı olabilir. Bu yüzden elektrik tesisatında sadece çalışmaya değil, güvenli çalışmaya bakılır.
Usta Notu: Topraklama arıza yokken kendini belli etmez; ama arıza olduğunda hayat kurtarır.
Topraklama ve Kaçak Akım Rölesi İlişkisi
Topraklama sistemi ile kaçak akım rölesi birbirini tamamlayan iki önemli güvenlik unsurudur. Topraklama kaçak akımın güvenli şekilde toprağa akmasını sağlarken, kaçak akım rölesi faz ve nötr arasında dengesizlik algıladığında devreyi keser.
Örneğin bir cihazda gövdeye kaçak oluştuğunda doğru çalışan bir sistemde kaçak akım rölesi devreye girerek elektriği keser. Bu yüzden özellikle ev, iş yeri, atölye ve nemli alanlarda kaçak akım rölesi büyük önem taşır.
Profesyonel elektrik güvenliği için Siemens Kaçak Akım Rölesi 3x63A 300 mA gibi ürünler tesisat koruma sistemlerinde kullanılabilir. Sigorta ve pano ürünleri için sigortalar kategorisini inceleyebilirsiniz.
Birçok kullanıcı sigorta ile kaçak akım rölesini karıştırır. Sigorta aşırı akım ve kısa devreye karşı koruma sağlarken, kaçak akım rölesi insan güvenliği ve kaçak akım algılama tarafında devreye girer. İkisi aynı görevde değildir.
Usta Tavsiyesi: Topraklama var diye kaçak akım rölesini ihmal etmeyin. Güvenli tesisat ikisini birlikte ister.
Topraklama Kontrolü Nasıl Yapılır?
Topraklama kontrolü profesyonel ölçüm cihazlarıyla yapılmalıdır. Basit kontrol kalemleri bazı durumlarda faz tespiti için yardımcı olabilir; ancak gerçek topraklama direnci ölçümü için uzman elektrikçi ve uygun ölçüm cihazı gerekir.
Ev kullanıcıları temel kontrollerde Düz Kontrol Kalemi 220-250V veya Bay-Tec Dijital Kontrol Kalemi gibi ürünlerden yararlanabilir. Kontrol kaleminin ne işe yaradığını daha detaylı öğrenmek için Kontrol Kalemi Nedir? rehberini inceleyebilirsiniz.
Daha detaylı elektriksel kontrollerde ise multimetre kullanılır. Örneğin Boss 84100 Dijital Multimetre veya Boss 84101 Fonksiyonlu Dijital Multimetre voltaj ve süreklilik kontrollerinde yardımcı olabilir.
Ölçüm cihazları için ölçü aletleri kategorisini, yardımcı uygulama ekipmanları için el aletleri kategorisini inceleyebilirsiniz.
Usta Notu: Kontrol kalemi fikir verir, gerçek topraklama ölçümü ise profesyonel cihazla yapılır.
Evlerde Topraklama Neden Önemlidir?
Evlerde buzdolabı, çamaşır makinesi, bulaşık makinesi, kombi, fırın, bilgisayar ve klima gibi birçok cihaz metal gövdeye sahiptir. Bu cihazlarda iç arıza oluştuğunda gövdeye elektrik kaçağı geçme riski vardır. Topraklama bu riski azaltan ana güvenlik sistemlerinden biridir.
Özellikle banyo, mutfak, balkon ve nemli alanlarda elektrik güvenliği daha kritiktir. Su ve nem elektrik iletkenliğini artırabileceği için hatalı tesisat ciddi tehlike oluşturabilir.
Birçok kullanıcı eski binalarda prizlerin üç delikli olmasını topraklama var sanır. Ancak bazı eski tesisatlarda priz tipi değiştirilmiş olsa bile gerçek toprak hattı bulunmayabilir. Bu yüzden eski yapılarda mutlaka uzman kontrolü önerilir.
Kablo düzeni, bağlantı sabitleme ve tesisat toparlama konularında Kablo Bağı Ne İşe Yarar? rehberi de yardımcı olabilir.
Usta Sözü: Prizin görüntüsüne değil, hattın gerçekten topraklı olup olmadığına bakılır.
Topraklamada Yapılan Büyük Hatalar
Topraklama konusunda yapılan hatalar küçük gibi görünse de sonuçları çok ağır olabilir. Özellikle bilinçsiz müdahaleler tesisatı daha tehlikeli hale getirebilir.
Yanlış uygulamalar şunlara neden olabilir:
- Elektrik çarpması riski
- Kaçak akım rölesinin doğru çalışmaması
- Cihaz gövdelerinde elektriklenme
- Sigorta problemleri
- Cihaz arızaları
- Yangın riski
En tehlikeli hatalardan biri nötr hattını topraklama gibi kullanmaya çalışmaktır. Bu uygulama profesyonel değildir ve ciddi güvenlik riski oluşturur. Topraklama ayrı ve doğru şekilde tasarlanmış bir koruma hattı olmalıdır.
Usta Tavsiyesi: Elektrikte “idare eder” diye bir şey yoktur. Topraklama hatası ihmale gelmez.
Elektrik İşlerinde Güvenlik Önlemleri
Elektrik tesisatıyla ilgili işlemler uzmanlık gerektirir. Kullanıcılar basit kontrol işlemleri dışında pano, topraklama hattı, kaçak akım rölesi ve tesisat bağlantılarına bilinçsiz müdahale etmemelidir.
Çalışma sırasında koruyucu ekipman kullanılması önemlidir:
Elektrik bağlantılarında işlem yapılacaksa enerji mutlaka kesilmeli ve ölçümle kontrol edilmelidir. Şüpheli durumlarda yetkili elektrikçiden destek alınmalıdır.
Usta Sözü: Elektrikte önce enerji kesilir, sonra iş yapılır. Kontrol edilmeden hiçbir kabloya güvenilmez.
Sık Sorulan Sorular
Topraklama olmazsa ne olur?
Topraklama olmazsa elektrik kaçağı durumunda akım güvenli şekilde toprağa aktarılamaz. Bu durumda cihaz gövdesinde elektriklenme, elektrik çarpması, cihaz arızası ve yangın riski oluşabilir. Özellikle metal gövdeli cihazlarda topraklama büyük önem taşır.
Topraklama olup olmadığı nasıl anlaşılır?
Basit kontroller için kontrol kalemi veya multimetre kullanılabilir; ancak gerçek ve güvenilir topraklama kontrolü profesyonel ölçüm cihazlarıyla yapılmalıdır. Eski binalarda priz üç delikli olsa bile gerçek toprak hattı olmayabilir.
Kaçak akım rölesi topraklama yerine geçer mi?
Hayır. Kaçak akım rölesi ve topraklama farklı görevler üstlenir. Kaçak akım rölesi kaçak algıladığında devreyi keser, topraklama ise kaçak akımın güvenli hatta yönlenmesini sağlar. Güvenli tesisatta ikisi birlikte değerlendirilmelidir.
Eski binalarda topraklama olur mu?
Bazı eski binalarda topraklama hattı hiç bulunmayabilir veya sonradan yapılan priz değişimleri yanıltıcı olabilir. Bu nedenle eski yapılarda uzman elektrikçi tarafından tesisat kontrolü yapılması gerekir.
Topraklama kontrolünü kullanıcı kendi yapabilir mi?
Kullanıcı temel kontrol kalemi veya multimetre ile ön fikir edinebilir; fakat topraklama direnci ve tesisat güvenliği profesyonel ölçüm gerektirir. Pano ve ana tesisat bağlantılarına uzman olmayan kişilerin müdahale etmesi güvenli değildir.
